一顆IC芯片從設計到制造需要經過漫長的流程,一顆芯片小巧且輕。綣輝諭饌饈┘穎;,會被輕易的刮傷損壞。因此,封裝測試技術對每一顆芯片都意義重大。封裝測試工藝流程主要分前段和后段,但無論哪個環節都離不開殘次品的檢測。
目前,國內外的半導體芯片加工廠主要靠顯微鏡和X射線作為芯片封裝缺陷的主要檢測方法。傳統的顯微鏡由于折射的光波散開,因此產生的圖像:,甚至提供額外鏡頭以增加放大倍數的儀器,對提高圖像分辨率的作用也很小。對于芯片內部細微的裂紋,面積型缺陷成像效果不是特別敏感,結構復雜型多層芯片往往有的時候很難發現一些細微的裂紋,虛焊缺陷,空洞起泡,導致一批芯片出現大量不良率。同時,傳統顯微鏡是把芯片一層一層撥開,可能會對芯片造成一定的損壞,不能對芯片進行全面觀察。

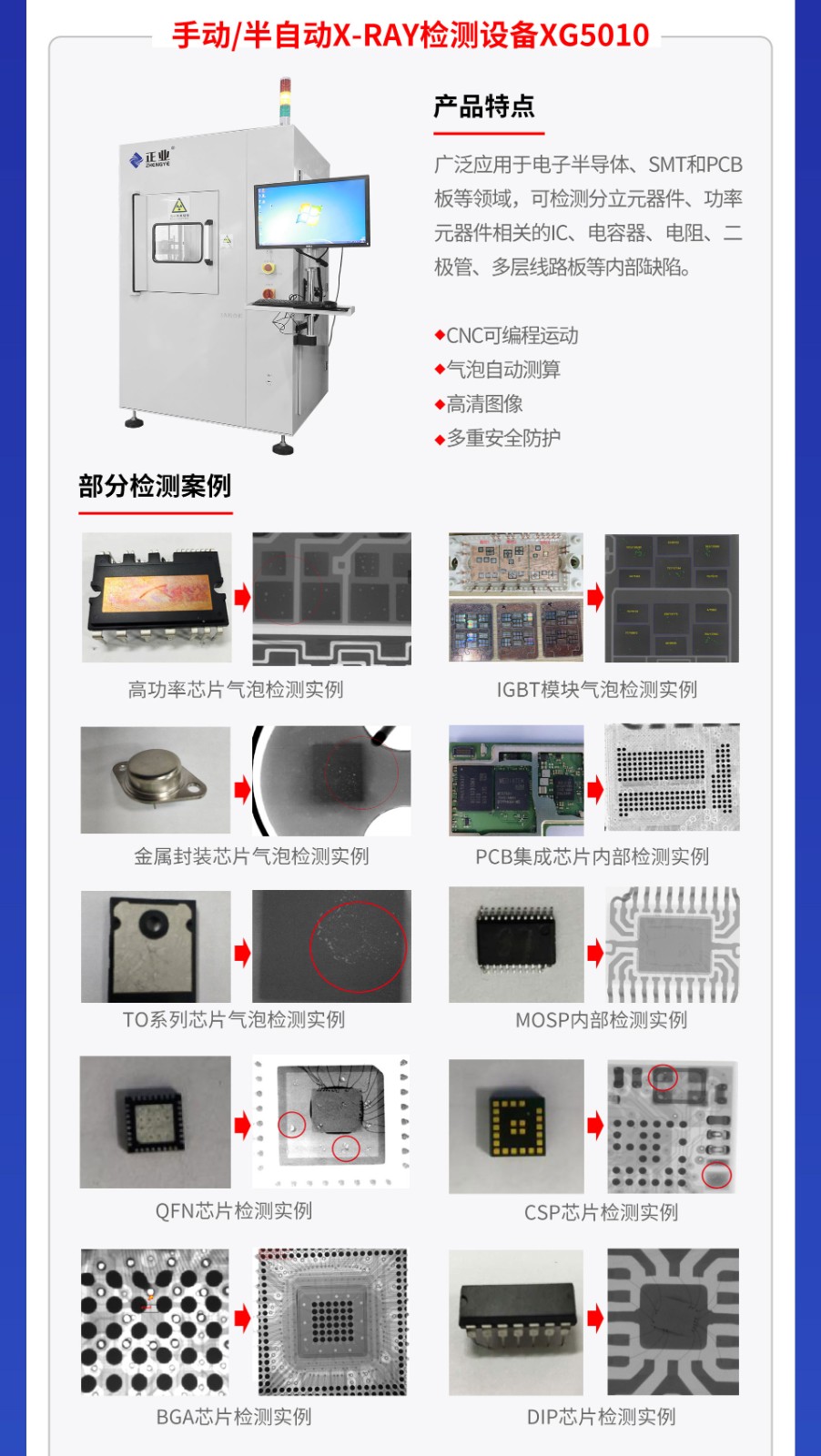

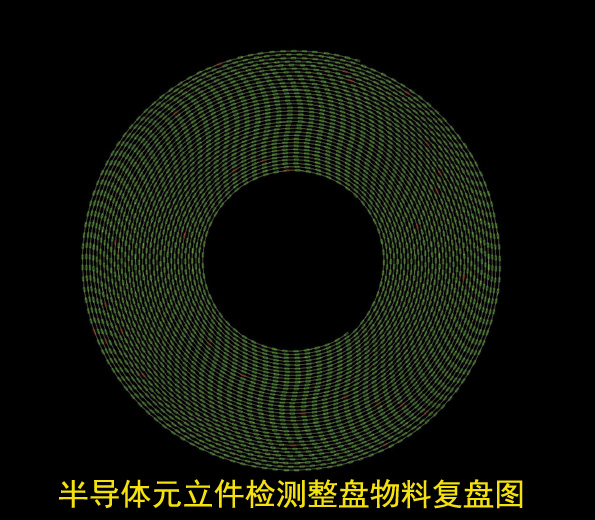

而選用X-RAY檢測設備就能避免傳統顯微鏡帶來的弊端。通過X-ray發生器發出X射線,穿透芯片內部,由平板探測器接收義射線進行成像,通過圖像算法對圖像進行分析、判斷,確定良品與不良品,并通過復盤功能,確定芯片在料盤中的序號,以便后端將不良芯片挑出。 X-RAY檢測設備能保證芯片無損檢測,利用X-Ray成像系統采用矩陣的運行方式,實現大尺寸料盤的高清晰度的成像,并根據成像圖片實現自動復盤,呈現完整的高清料盤圖像。
X-RAY檢測設備除了能夠應用在芯片封裝檢測上,還可以應用在SMT、電子線路板檢測、鑄件產品檢測、航天航空、汽車生產等行業的缺陷檢測。
小編提醒:目前市面上X-RAY檢測設備生產廠家琳瑯滿目,優先選擇自主研發銷售為一體,擁有研發團隊的廠家的為首選。
