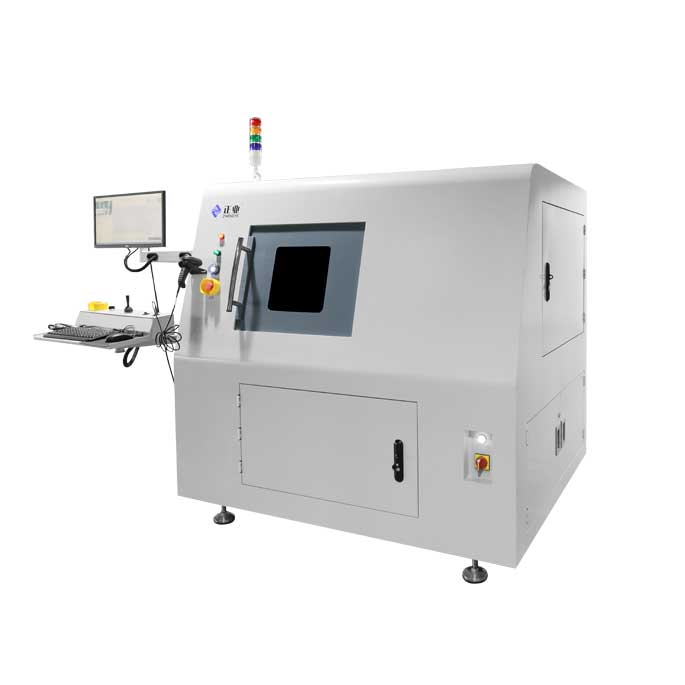

品牌：云頂yd222線路檢測中心 可檢測樣品：芯片、電池、電容、PCBA、熔斷器等 檢測方式：2.5D 檢測范圍：產品內部缺陷、異物都能檢測、可免費測樣
產品用途：
XRAY檢測設備具有一套 XRAY成像系統，是通過 X射線對工業產品進行無損檢測的一種裝置。它是通過高速電子轟擊陽極靶產生 X 射線，透照被檢的部件，并在成像裝置上得到部件的內部結構圖像，能快速準確的判斷被檢部件的內部結構有無缺陷。
無損檢測行業長期以來 XRAY拍片法作為檢測的重要手段，在生產中得到普遍應用；我公司結合市場需要研發的2.5D XRAY檢測設備，具有檢測效率高、檢測成本低、靈敏度高及檢測精度高等顯著特點。功能齊備，采用通用化、系列化、標準化的研發理念，確保了系統操作方便、安全可靠、結構合理、外觀優美
產品特點：
云頂yd222線路檢測中心科技XRAY檢測設備不斷迭代更新，從最開始研發的手動檢測設備現到在的定制化全自動設備；從平面2D檢測到立體2.5D、3D經歷了10多年的發展歷程；現2.5DXRAY檢測系統融合了運動控制、圖像采集、算法分析等各項高精尖技術；具有圖像分辨率高，放大倍率大，結構緊湊，重量輕，便于維護等特點。目前設備廣泛應用于半導體、新能源、電容、電子、汽車配件、食品等領域。

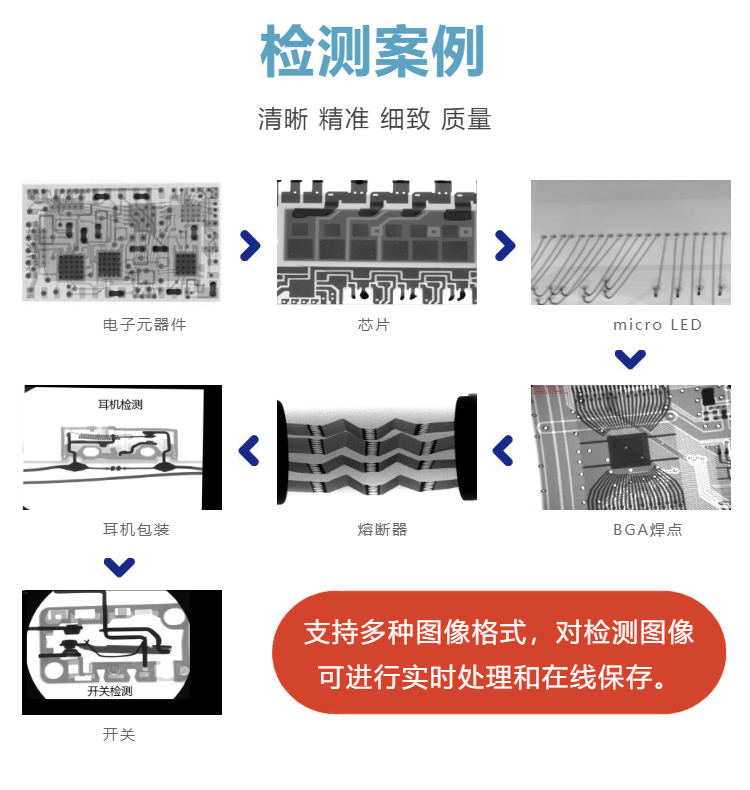

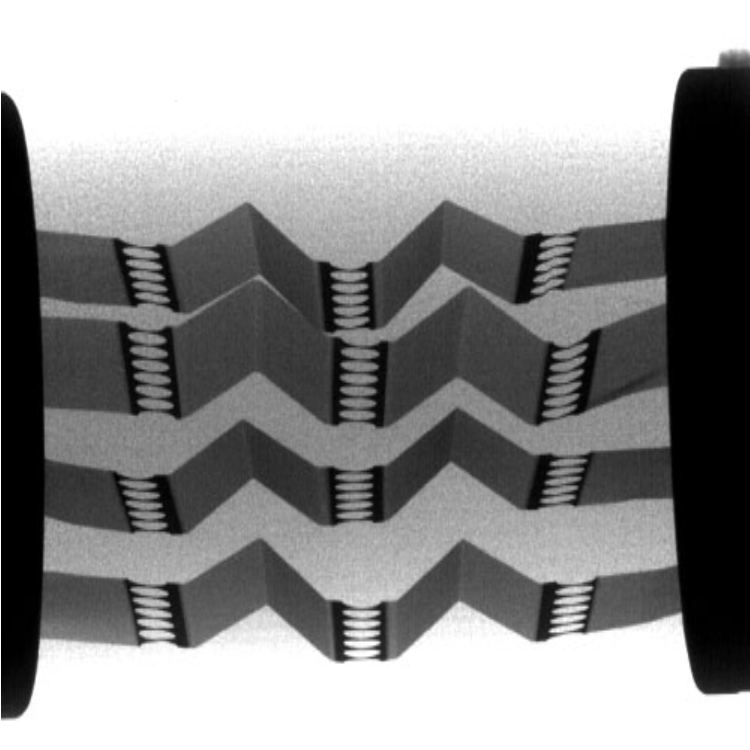

檢測案例：
技術參數：
機型 參數 | XG5010A(2.5D) 普通版 | XG5010A(2.5D) 標準版 | XG5010A(2.5D) 高端版 |
設備性能 | |||
外形尺寸 | 2200mm(L)x1400mm(W)x2000mm(H) | ||
機臺重量 | 1800 Kg | 1800 Kg | 2000 Kg |
電源 | 110V/220V/16A | 110V/220V/16A | 110V/220V/20A |
功率 | 4 Kw | 4 Kw | 4.6 Kw |
傾斜角度 | ±60° | ||
載物臺旋轉 | 0° | 0° | 360° |
軸數 | 5 軸 | 5 軸 | 6 軸 |
產品錄入（可選） | 人工掃碼 | 人工/自動掃碼 | 人工/自動掃碼 |
檢測范圍 | 手動五面透視檢測 | 手動五面透視檢測 | 自動五面透視檢測 |
檢測方式 | 人工/算法檢測 | ||
載物臺 | 410mmx460mm | 410mmx460mm | 410mmx460mm |
載物臺最大承重 | 6Kg | 6Kg | 5Kg |
輻射量 | ＜1uSV/h | ||
X 射線源性能 | |||
光管型號 | PXS 系列 | G 系列 | |
光管類型 | 反射型閉管 | 透射型閉管 | |
最大管電壓 | 110Kv | 100Kv | |
最大管電流 | 250uA | 200uA | |
發射角 | 120° | 168° | |
最小分辨率 | 7um | 4um | |
平板探測器性能 | |||
探測器型號 | Whale 系列 | NDT 系列 | MFG 系列 |
探測器類型 | 非晶硅 | 新型 TFT | 非晶硅 |
分辨率 | 4.0 Lp/mm | 5.8 Lp/mm | 10Lp/mm |
像素尺寸 | 125um | 85um | 49.5um |
像素矩陣 | 1024mmx1248mm | 1536mmx1536mm | 2312mmx2904mm |
有效成像面積 | 160mmx128mm | 130mmx130mm | 114mmx143mm |
A/D 轉換位數 | 16bit | 16bit | 14bit |
幀率（1x1） | 30 | 20 | 10 |
特點及運用 | 適用PCBA 空洞率及焊錫效果檢測，新能源、電容行業熔斷器等的通斷及線性檢測等，此機型主要針 對產品內部結構及工藝效果檢測 | 主要運用于產品的內部結構及尺寸檢測，產品精度達到0.01mm，廣泛運用在PCBA 及新能源領 域的高精度測量設備 | 多面自動透視檢 測，主要運用在產品結構復雜，精度要求高，適用于研發實驗室，抽樣檢 查、高精度點檢工藝等 |
